Das rotec Stromzaun System im Detail
Das rotec Stromzaun System kombiniert mechanische Zaunsicherung, sichtbare Abschreckung, aktive Detektion und Alarmweiterleitung. Drei Systemkomponenten bilden die technische Grundlage für den aktiven Perimeterschutz.
Schutz und Sicherheit mit Stromzaun System
Das rotec Stromzaun System kann auf bestehende oder neue Zaunanlagen montiert werden, sofern Zaunzustand und Statik geeignet sind. Es eignet sich auch als Übersteigschutz an Mauern und Gebäuden.
Das System erkennt Manipulationsversuche am Zaun und leitet sicherheitsrelevante Ereignisse an vorhandene Sicherheitstechnik weiter. Im Tagmodus erfolgt aktive Detektion ohne fühlbare Spannung. Im Nachtmodus erzeugt der rotec Pulstar Energizer abschreckende Hochspannungsimpulse von bis zu 9.000 Volt.
Normative Grundlage: Das Stromzaun System entspricht der Norm DIN EN IEC 60335-2-76:2023-02. Die Impulsabgabe erfolgt mit begrenztem Strom und begrenzter Energie.
Leistungsdaten im Überblick
| Max. Spannung | 9.000 Volt (10 kV) |
| Max. Strom | 35 mA |
| Schockenergie | 5 Joule (Limit: 7 J) |
| Impulsfreqünz | 50 Impulse / Minute |
| Betriebsmodi | Tag (Niedervolt) / Nacht (Hochspannung) |
| Reißkraft Draht | Alarm ab 40 kg Last |
| Zaunhöhe / Draht | Bis 3 Meter pro Draht |
| Systemzuverlässigkeit | 99,89 % |
| Notstrombetrieb | Ja, integrierte Stützbatterie |
Drei Bausteine – eine intelligente Barriere

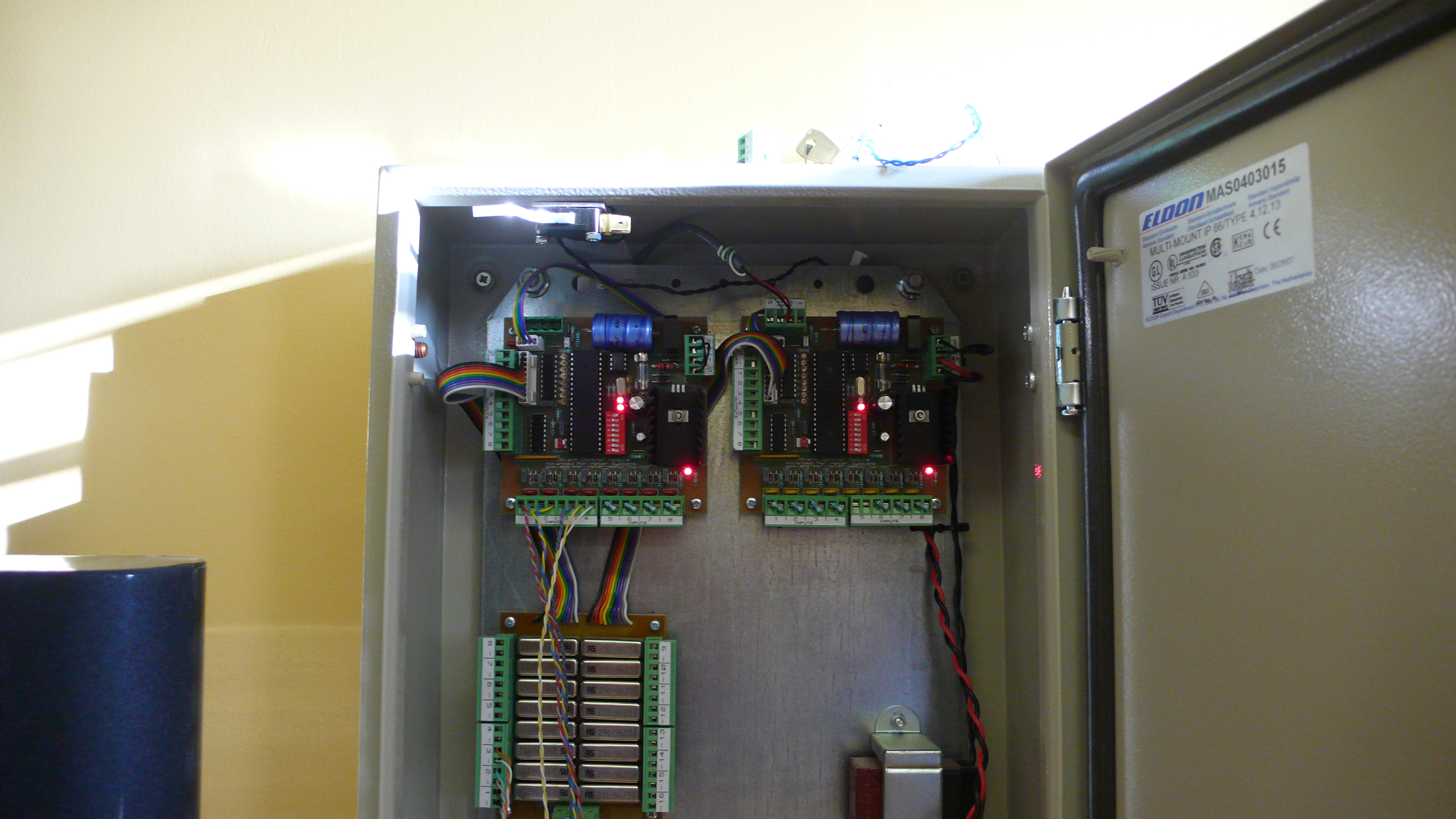

1. rotec Pulstar Energizer
Der rotec Pulstar Energizer erzeugt im Nachtmodus abschreckende Hochspannungsimpulse von bis zu 9.000 Volt mit kurzzeitiger Impulsabgabe.
Die sichtbare und spürbare Abschreckung ist ein wesentlicher Bestandteil des Sicherheitskonzepts.
Der Energizer arbeitet pulsierend mit 50 Impulsen pro Minute bei begrenztem Strom und begrenzter Energie.
2. Elektrodraht System
Der Elektrodraht wird innerhalb der Zaunanlage montiert. Elektrodraht und bestehende Zaunanlage sind voneinander isoliert.

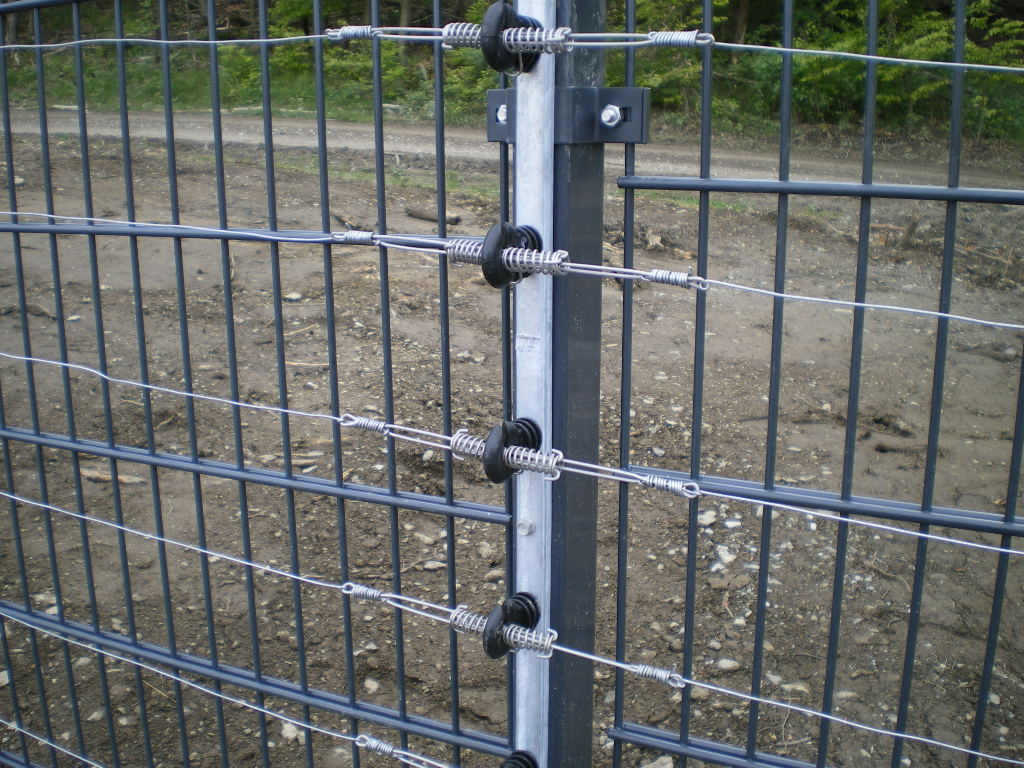

Der Draht wird an verzinkten, farblich anpassbaren Halterungen befestigt. Patentierte Spannfedern gleichen temperaturbedingtes Dehnen und Schrumpfen automatisch aus.
Der Draht hat eine definierte Reißkraft: Sobald die Last 40 kg übersteigt (z.B. bei einem Überkletterversuch), reißt der Draht und ein ALARM wird ausgelöst.
Bitte beachten Sie: Der Elektrodraht muss von Gesetzes wegen mit einem Blitzschutz ausgerüstet sein.
3. Kontrolleinheit
Das rotec Stromzaun System wird mit drei Grundfunktionen ausgeliefert:
-
1
Pre-Alarm (Alarmrelais): Meldet, sobald die Hochspannung unter den Nennwert fällt – z.B. bei Pflanzenkontakt.
-
2
Cut-Proof-Alarm: Erkennt Drahtunterbrechung im Tagbetrieb über fehlendes Niederspannungssignal.
-
3
Stützbatterie: Autonomer Notbetrieb bei Stromausfall. Automatische Umschaltung in den Niederspannungsbetrieb.
Konfigurierbare Betriebsmodi
Das rotec Stromzaun System wird während der Inbetriebnahme konfiguriert:
Business Global
Für kleinere Anlagen ohne Kommunikationsinfrastruktur. Programmierung über Tastaturgerät am Energiemodul.
Business Management
Für Projekte mit Kommunikationsinfrastruktur und Steürung durch Sicherheitsmanagementsystem. Volle Funktionalität.
Drei Torschutzmodi
Das rotec Stromzaun System integriert auch Tore und Türen in die Sicherheitskette:
Serieller Schutz
Signal bei jedem Öffnen – Tag und Nacht. Für Sicherheitstore und Notausgänge.
Kombinierter Schutz
Alarm nur nachts. Tagsüber freie Nutzung. Häufigste Installationsart.
Paralleler Schutz
Öffnung ohne Systemabschaltung. Kein Alarm beim Öffnen.
Fehlalarme reduzieren
Durch sorgfältige Planung, Montage und Pflege können bekannte Ursachen für Fehlalarme reduziert werden:
Mögliche Ursachen
- Unbemerkter Kontakt mit dem Elektrodraht
- Pflanzenwuchs in den Drahtbereich
- Tierkontakt
- Zaun-Vibrationen
- Witterungsbedingungen
Gegenmaßnahmen
- Regelmäßige Vegetationspflege
- Pre-Alarm-Funktion nutzen
- Sinnvolle Zonierung
- Stabile Befestigungen
- Passende Tor-Modi wählen
Normative Grundlagen
Das Stromzaun System entspricht der Norm DIN EN IEC 60335-2-76:2023-02. rotec ist nach folgenden Normen zertifiziert:
| Norm | Bereich |
|---|---|
| DIN EN IEC 60335-2-76:2023-02 | Anforderungen an Elektrozaungeräte |
| DIN EN ISO 9001:2015 | Qualitätsmanagement |
| DIN EN 1090-1/2, EXC 1 und EXC 2 | Tragwerke aus Stahl |
| DIN EN ISO 3834-3 | Schweisstechnische Qualitätsanforderungen |
Erweiterte Detektions- und Überwachungssysteme
Neben dem Stromzaun System bietet rotec ein umfassendes Portfolio an Sicherheitstechnologien für den mehrstufigen Perimeterschutz.
Multisys Security Management
Zentrale Steuerung und Überwachung aller Perimeterzonen. Zonenvisualisierung, Ereignisprotokollierung und Fernzugriff.
Multisys kennenlernen →Flexiguard Zaunüberwachung
Sensorbasierte Detektion mit Edelstahl-Sensorkabel. Erkennt Übersteig-, Durchschneid- und Hebelversuche ohne Elektrodraht.
Flexiguard kennenlernen →Microguard Sensorik
Mikrowellen- und Infrarotsensoren für Freiraumüberwachung an Toren, Zufahrten und sterilen Zonen. Auto-Range und Multi-Level Empfindlichkeit.
Microguard kennenlernen →Omni Guard Perimeter Radar
360° Perimeter-Radar mit automatischer Zielerfassung, Slew-to-Cue CCTV-Integration und webbasierter Steuerung. Bis zu 200 m Reichweite.
Omni Guard kennenlernen →Acoustic Sensor Cable
Passives akustisches Sensorkabel für Langstrecken-Detektion. Eigensicher, EMI-immun, erdverlegbar und feldrepar.
Acoustic Sensor kennenlernen →Solar Powered Solutions
Netzunabhängige Stromversorgung für alle Perimeterschutz-Systeme. Ganzjahresbetrieb auch bei geringer Sonneneinstrahlung.
Solar Solutions kennenlernen →rotec Stromzaun System in der Praxis

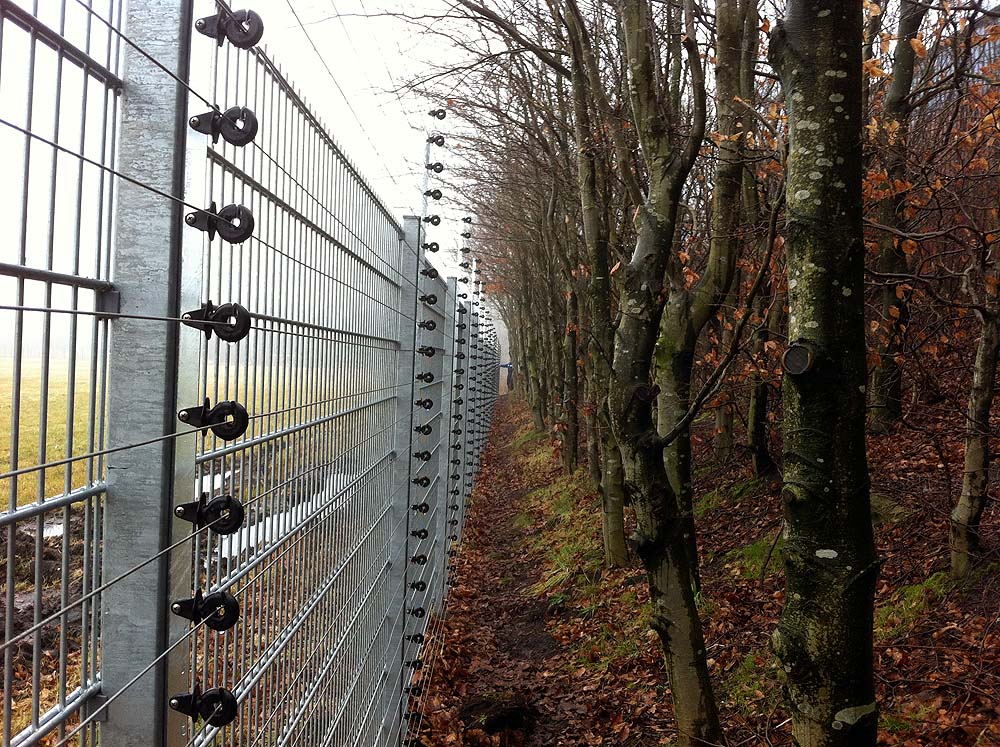

Isolator-Montage am DSM-Zaun
Präzise Befestigung der Isolatoren und Elektrodrähte innerhalb eines Doppelstabmattenzauns.

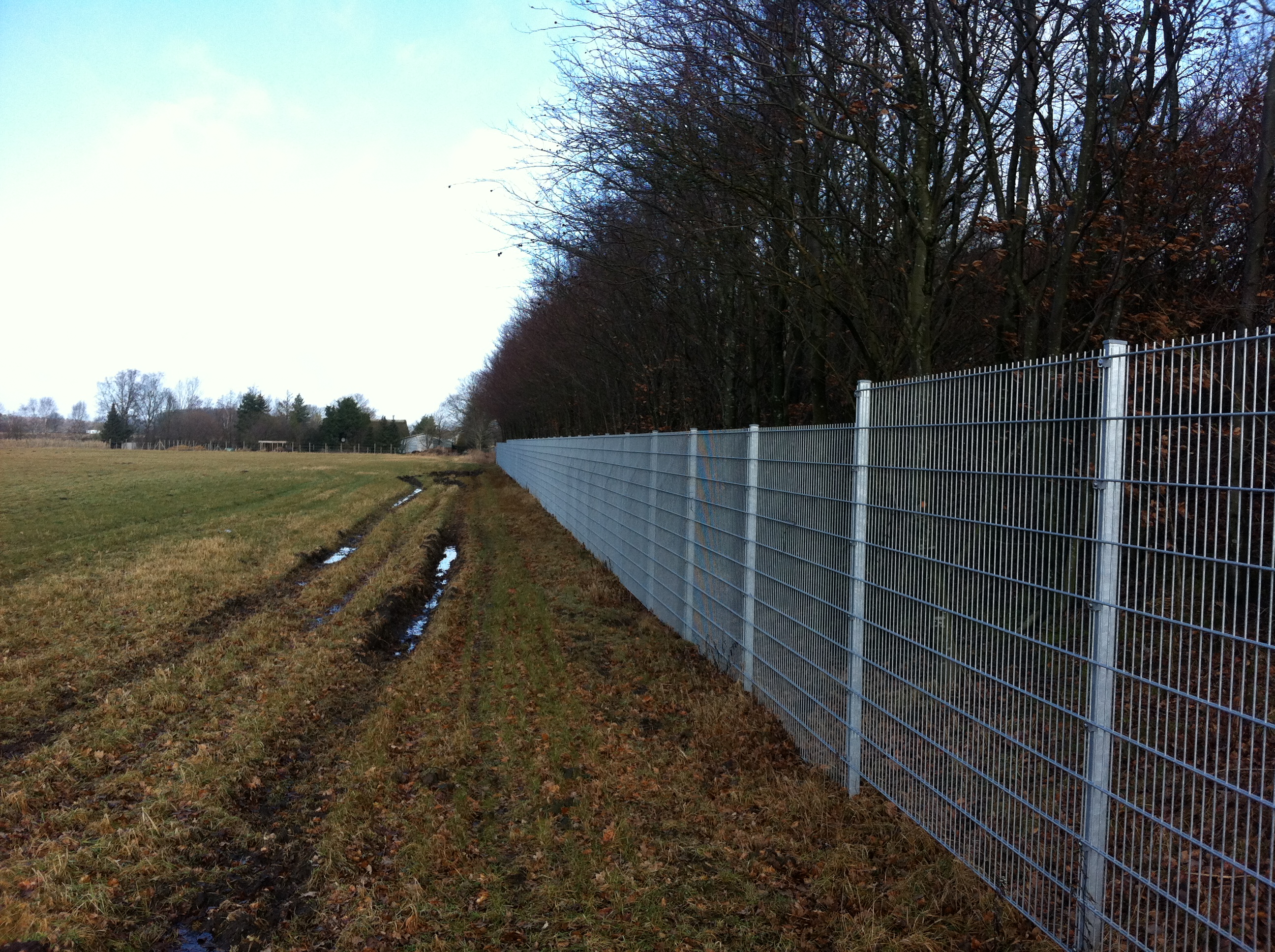

Weitläufige rotec Installation
Doppelstabmattenzaun mit integriertem Elektrodraht über große Distanzen – typisches Freiland-Projekt.

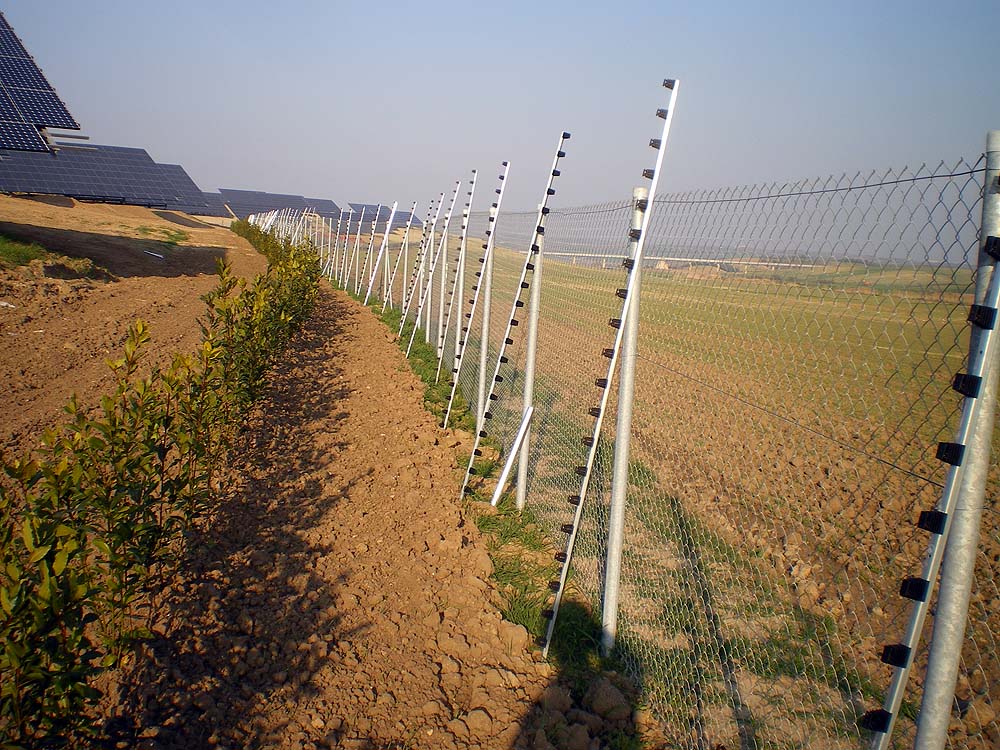

Solarpark-Installation
Maschendrahtzaun mit rotec Stromzaun System zur Absicherung einer Photovoltaik-Freiflächenanlage.
